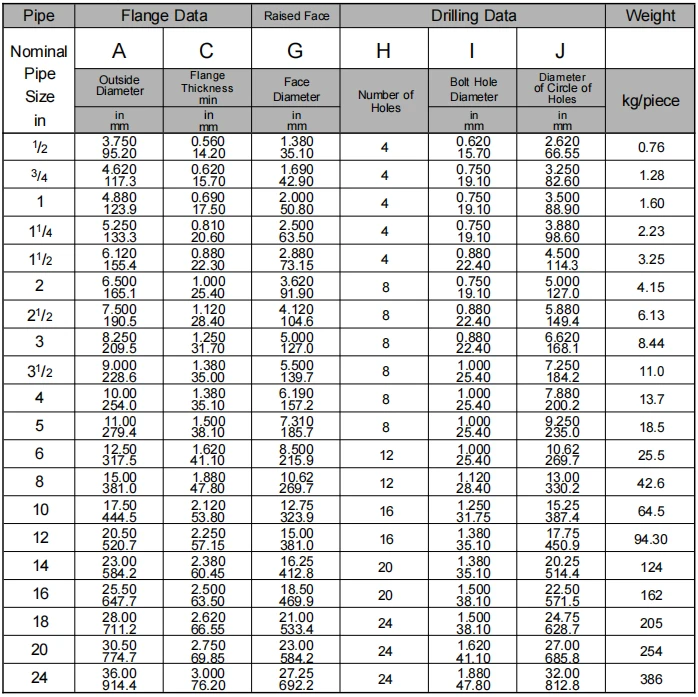

ASME B16.5 Klasse 400 Blindflensafmetingen

Ontworpen in strikte overeenstemming met deASME B16.5standaard (voor maten vanafNPS 1/2 tot en met NPS 24), ASME B16.5 Klasse 400 blinde flenscomponenten overbruggen de prestatiekloof tussen standaard commerciële Class 300-toepassingen en zware- Class 600-systemen. HT PIPE levert alle verschillende soorten en maten flenzen. Neem gerust contact met ons opneem contact met ons opvoor meer productinformatie en prijzen.

Waarom een blinde flens gebruiken?

Systeemisolatie:Het biedt een veilig, verwijderbaar eindpunt voor pijpleidingen onder druk.

Inspectieportals:Het maakt ongecompliceerde interne inspectie of reiniging van drukvaten en leidinglussen mogelijk.

Structurele duurzaamheid:Omdat er geen binnenboring is, wordt het midden van de flens blootgesteld aan de hoogste spanningsconcentraties. Om hiermee rekening te houden is de dikte robuust genoeg om doorbuiging onder volledige hydrotest- of bedrijfsdruk te voorkomen.

Cruciale technische regel:De maatspecificaties voor klasse 400-flenzen zijn identiek aan die van klasse 600-flenzen. Bijgevolg worden voor deze compacte configuraties doorgaans geen aparte technische tabellen voor klasse 400 gepubliceerd; Klasse 600-componenten worden standaard vervangen.

Gezichtsconfiguraties en toleranties

Verhoogd gezicht (RF):Standaard blinde flenzen van klasse 400 zijn voorzien van a1/4 inch (7 mm)opgeheven gezicht. Deze hoogte bedraagtaanvullend opde minimale flensdikte vermeld in de bovenstaande tabel.

Ringtype verbinding (RTJ):Voor hoge- temperaturen of extreem cyclisch gebruik kan een nauwkeurig- machinaal bewerkte groef worden toegevoegd waarin een metalen ringpakking past. Wanneer u RTJ bestelt, controleer dan het specifieke groefnummer (bijvoorbeeld R--nummer) om er zeker van te zijn dat de bijpassende flenzen overeenkomen.
